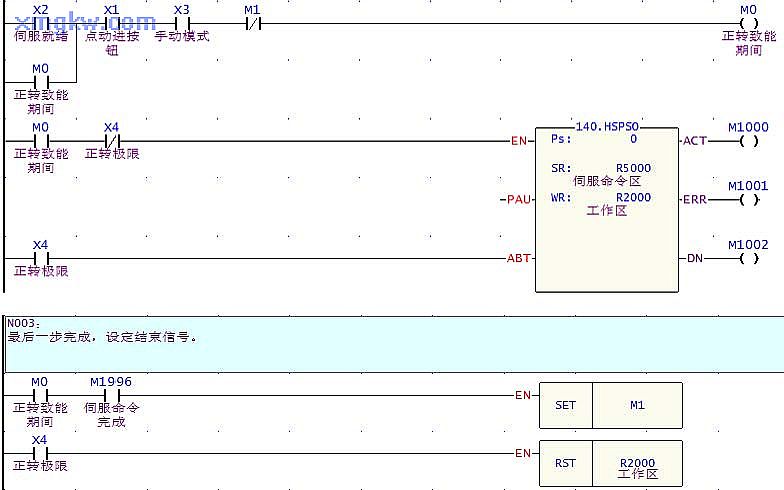

在大多數應用場合中，運動控制都會(huì )有行程極限開關。在前一范例的基礎上，我們給出含極限開關的點動進范例。【控制要求】

z當點進按鈕 X1被按時間小于 0.5 秒（可變）時，只輸出一個（可變）脈沖；z當點進按鈕 X1被按時間大于 0.5 秒（可變）時，連續輸出脈沖（頻率為 10KHz，可變），

z直到極限信號為 1才停止輸出；或可設計成最多只能輸出 N 個脈沖數。【元件說明】

PLC 元件	控制說明
X1	點動進按鈕，按下時為 ON，彈起時為 OFF
X2	伺服電機就緒信號， ON時表示伺服電機 Ready
X3	手動開關， ON時表示進入手動模式， OFF表示自動模式
X4	正轉極限信號，到達極限時為 ON
